مقياس الرسم / مقياس الرسم المجهول ،وطريقة حل كل منهما ؟ وبأسهل الطرق !

مقياس الرسم

يمثل النسبة بين بعدين أحدهما على الطبيعة و الآخر على الخريطة

أنواع قياس الرسم:

أولا/ :مقاييس الرسم العددية (أعداد رقمية أو مكتوبة)

عيوبها  :تحتاج إلى إجراء العديد من العمليات الحسابية لتحويل المسافات الموجودة على الخريطة الى مسافات و واقعية.

أ: مقياس الرسم الكتابي و المباشر:

حيث يتم كتابة المسافات على الخريطة و ما يقابلها من مسافات على الأرض

 ( سنتيمتر واحد لكل 1 كم)

مميزاته: يشير بكل واضح  و مباشر و سريع الى المسافة

عيوبه:يحدث تشريه و عدم دقة في الخريطة إذا ما تم تكبيرها  أو تصغيرها

ب ـ مقياس الكسر البياني:  أي سنتيمتر الواحد على الخريطة   يساوي ألف  سنتيمتر على الطبيعة   1
________________

    100.000


ج ـ المقياس النسبي :

1 / 100000          أو  1 :  100000

ثانيا : مقياس الرسم التخطيطية :

أ:.مقياس الخطي

عبارة من خط مستقيم يتم رسمه على الخريطة بطول مناسب ـ



مميزاته :  بسهل حسابه  يعلق في الخرائط التى تريد تكبيرها أو تصغيرها

ب.المقياس المقارن : (يجمع بين المقياس المتري فرنسي و الملي الانجليزي )

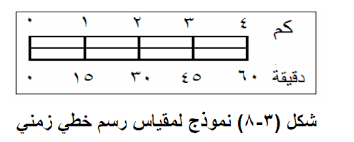

ج.المقياس الزمني: (تقدير المسافات بالزمن ) لأغراض عسكرية أو رحلات السفر.

د. المقياس الشبكي.

تحويل مقياس الرسم في الخريطة :ـــــــ

1ـ تحويل مقياس الكتابي إلى مقياس البياني أو النسبي

مثال:. ( سنتيمتر واحد لكل 7 كم)

الحل :.

1كم    يساوي      1000متر

 المتر     يساوي      100 سنتيمتر

1كم      يساوي      100,000 سنتيمتر

                      (7  ×  100,000    =   700.000)



فيتم تحويل قياس كسر البياني :  تحوله الى مقياس كسر نسبي :    1/ 700.000             1
____________

             700.000


2- تحويل مقياس البياني أو النسبي إلى مقياس الكتابي

مثال حول :    1 : 250000

الحل :.

1كم  يساوي   مئة ألف  سنتيمتر

250000
________________

000  100

( السنتيمتر الواحد لكل اثنين و نصف كم )

3- تحويل المقياس البياني و المقياس النسبي الى المقياس الخطي:

مثال :.حول 1:1000000

 على الأرض الواقع يساوي 10كم

1000000
    ____________________

000 100

 نرسم خط طوله 10 سم  (1سم  = 10كم)





إيجاد مقياس الخريطة مجهولة المقياس :ــ

مقياس رسم الخريطة مجهوله المقياس =

طول البعد على الخريطة مجهول المقياس
_________________________    × مقياس رسم الخريطة معلومة المقياس

طول البعد على الخريطة معلومة المقياس

مثال :- البعد بين مدينتين على خريطتين احداهما معلومة المقياس



     مقياس  الخريطة مجهول المقياس       1/  40000

أخطاء قد يقع فيها بعض الأفراد عن إستعمال الأداة الأساسية المُستخدمة في الرسم :


وهناك أيضا بعض مقاييس الرسم العالمية ألا وهي :....



العمل والمصدر / محمد التهامي العليمي راشد .
